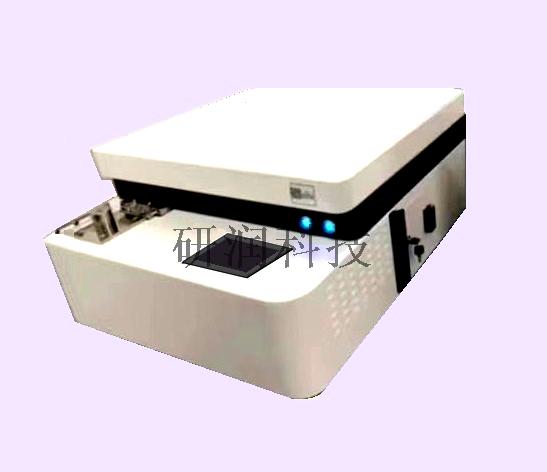

ST385-5绝缘油带电倾向自动测定仪

ST385-5绝缘油带电倾向自动测定仪

一、简介

ST385-5绝缘油带电倾向自动测定仪是根据标准DL/T385-2010要求设计、制造的；适用于测量绝缘油带电倾向性。

二、技术参数

1. 实验方法：过滤法

2. 过滤材料：13mm滤纸

3. 显示方式：中文大屏幕液晶菜单显示

4. 进油方式:   M8快拧接头

5. 出油方式:   M8快拧接头

6. 测定范围：1pC/mL～2000pC/mL

7. 灵敏度：1pC/mL

8. 校准流量：72±2% ml/min

9. 测试单位：电荷密度（pC/mL）

10. 油样注入：气源计量泵

11. 流量调节: 调压法

12. 防水等级:   IP56

13. 屏蔽方法:   法拉第筒法

14. 测量标准:   DLT/385-2010

15. 电荷检测方法:   极间兆欧微电流计

16. 存储空间:   1G（约10万条数据）

17. 输出方式:   USB，RS232

18. 工作电压：AC 220V±10%   50Hz±5%

19. 额定功率：200W

20. 环境温度：5～35℃

21. 环境湿度：≤85%

三、性能特点

1.采用DSP芯片，对数据进行精确处理。

2.主要由计量泵、温度检测、流量检测、标准电荷泵电路，电荷检测电极及电荷测量，等电位装置等部分组成。

3.操作简单，操作人员只需简单设置，仪器将会自动完成管路清洗、测试、排空等工作

4.7寸大屏幕液晶显示，中英文菜单提示，实时电荷电流显示，平均电荷密度显示

5.自动热敏式汉字打印

6.标准RS232接口，可与计算机通信

   7.测试完成后根据试样温度对结果进行校正，并显示、保存、打印或发送，提高了工作效率与准确度，是测定变压器油带电倾向性的理想仪器。
